談起步進電機，對于電控行業的工程師們應該再熟悉不過了！其誤差不會長時間累積，能實現精確定位，控制比伺服更簡單，但步進電機精確控制的前提是電機不失步，如何避免步進電機失步？

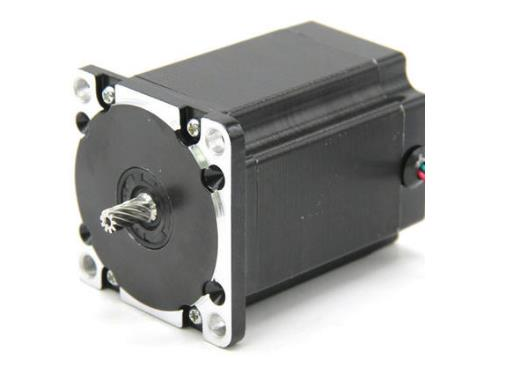

步進電機是一種開環控制電機，它能將電脈沖信號轉換成角位移。不失步時，電機的轉速、停機位置僅取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響；當步進電機接收到脈沖信號時，電機按設定方向轉動固定角度(步進角或步距角)，通過控制脈沖數和脈沖頻率來控制電機的角位移量和轉速，從而實現精確開環控制。此外，步進電機每走一步轉角與理論步距之間總是存在一定的誤差，從某一步到任何一步都存在一定的誤差，但是，步進電機每走一步轉一周的步數是一樣的，在不失步的情況下，步距誤差不會長期積累。

以上所說的都是在不失步的情況下，如何避免發生失步？第一，我們需要了解導致電動機失速的因素：

轉子加速比步進電動機的旋轉磁場慢；

轉子的平均轉動速度大于定磁場的平均轉動速度；

三是電機負載的慣性較大；

步進電動機與之發生共振。

步進電動機的轉子加速度小于步進電動機的旋轉磁場，即當轉子速度低于換向速度時，由于輸入電動機的電能不足，所產生的力矩不能使轉子速度與定子磁場的旋轉速度保持同步，從而導致失步。轉子平均速度比定子磁場平均旋轉速度高，定子需要更長的激勵時間才能啟動，比步進時間長，步進時轉子獲得的能量太多，造成電機產生的轉矩太大，使電機前進。

上述步進電機失步的原因?qū)嵸|(zhì)上是步進電機選擇不當所致，只有選擇正確的步進電機才能發揮步進電機精確控制的優勢。根據電動機的電流，選擇合適的驅動器需要與大于或等于該電流的驅動器匹配。如要求低振動或高精度，可采用分塊驅動方式。對大轉矩電機，盡可能采用高壓驅動方式，使其具有良好的高速性能。

另外在驅動電源方面，很多人直接使用開關電源作為驅動電源，但是，一般最好不要使用開關電源，尤其是大力矩電機，除非選擇比所需功率大一倍以上的開關電源。由于，電動機工作時是大電感負載，會對動力源產生瞬間高壓。而且開關電源的過載性能不好，將保護斷開，并且其精密的穩壓性能不需要，有時會導致開關電源和驅動器損壞。步進電機的驅動電源可采用常規環形變壓直流電源或R型變壓器變壓直流電源。

步進電動機產生共振是因?yàn)殡妱訖C(jī)接收的脈沖頻率等于步進電動機的固有頻率，它與驅動器的細分相對應。在通常情況下，步進電機的細分能力非常重要，諧振范圍越小越好。由于電動機慣量較大是由電動機過載引起的，所以在使用中只需注意不讓電動機過載即可避免。
